悬辊机选购经验之辨别悬辊机质量好坏的方法
时间:2014-12-16|阅读:次
悬辊机即悬辊式水泥制管机,是一种成型钢筋混凝土混凝土排水管的机械设备;我国早在1998年就出具了JC/T 697钢筋混凝土管悬辊成型机建材行业标准用于规范悬辊机市场,但是如今仍然有许多不良厂商用不符合规范要求的原材料以次充好,同时对生产工艺把关不严,导制客户在正常生产中故障频繁,下面我们以我公司生产的悬辊机为例来阐述一下我们在选购悬辊机时应着重考虑的几个方面。
悬辊机由活动门架、主机架、主轴、传动机构、电机、控制柜等几个部件组成,下面让我们逐一分析如何鉴定悬辊制管机各部件质量的好坏:
1. 主机架

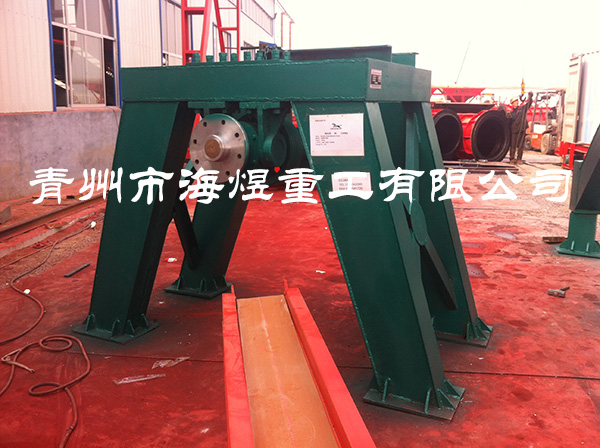

市面上很多厂家用非标槽钢对焊制作,重量轻且生产工艺简单,缺点在于因于主机架重量极轻,在实际生产中悬辊机机容易晃动,影响管子成型质量。而我公司生产的悬辊机主机架用8mm跟10mm的钢板拼接而成,生产工艺复杂,机架重量重,如下图所示。
1. 主机架
市面上很多厂家用非标槽钢对焊制作,重量轻且生产工艺简单,缺点在于因于主机架重量极轻,在实际生产中悬辊机机容易晃动,影响管子成型质量。而我公司生产的悬辊机主机架用8mm跟10mm的钢板拼接而成,生产工艺复杂,机架重量重,如下图所示。
2. 活动门架

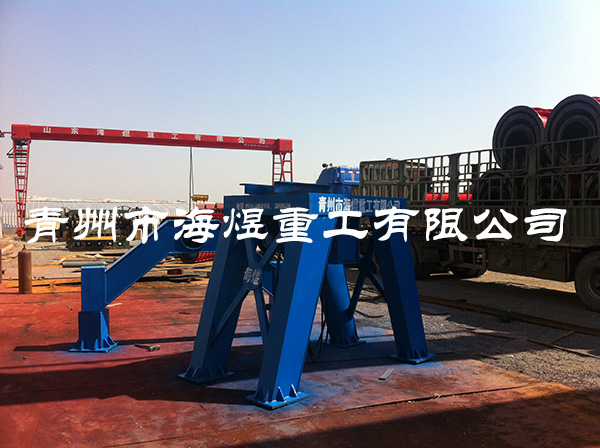

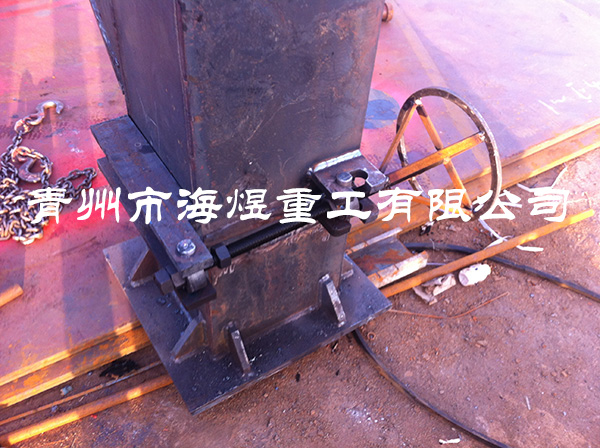

活动门架是悬辊机最主要的部件之一,它的质量好坏直接关系到悬辊机的耐用程度,门架主要负责连接主轴上的主轴轴承,并起到悬辊机开门、关门的作用。一些厂家生产的活动门架所用原材料远低于行业标准所规定的厚度,并使用翻新轴承,这样虽然从外观上不容易分辨,但是在实际使用过程当中,这种不达标的产品就显而易见了。而我公司的活动门架用10mm跟12mm的铁板拼接,轴承使用的是哈尔滨原厂轴承,轴承座用的是45号铸钢,并在生产工艺上严格要求,使门架启闭轻便,没有卡阻现象,开启角度大于120度,如下图所示。
活动门架是悬辊机最主要的部件之一,它的质量好坏直接关系到悬辊机的耐用程度,门架主要负责连接主轴上的主轴轴承,并起到悬辊机开门、关门的作用。一些厂家生产的活动门架所用原材料远低于行业标准所规定的厚度,并使用翻新轴承,这样虽然从外观上不容易分辨,但是在实际使用过程当中,这种不达标的产品就显而易见了。而我公司的活动门架用10mm跟12mm的铁板拼接,轴承使用的是哈尔滨原厂轴承,轴承座用的是45号铸钢,并在生产工艺上严格要求,使门架启闭轻便,没有卡阻现象,开启角度大于120度,如下图所示。
3. 主轴
根据行业标准规范要求,悬辊机主轴材料机械性能不低于20钢,并且标准对不同规格的悬辊机主轴的直径跟壁厚做了详细的规定,而大部分厂家所生产的主轴不符合标准要求,很容易导制主轴磨损变快,更有甚着会出现断轴现象,引发安全事故。而我公司主轴所用原材料为高碳钢无缝钢管,远远超出标准要求,同时我公司配备了61125五米车床一台,可完成五米以下悬辊机主轴通车工作,保证了主轴的同心度。
4. 传动机构

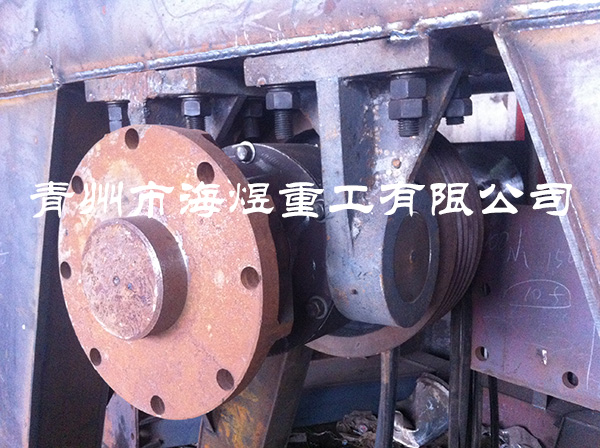

传动机构由传动轴、皮带轮、二级传动轮组成,它直接与主机架连接,并起到连通主轴的作用,是悬辊机中故障率最高的部件,一些厂家为了降低设备成本,用细轴代替粗轴,并且在生产工艺中不严格控制,焊接不到位,这就非常容易导制传动轴出现断裂现象。而我公司在生产工艺方面对传动部件要求十分严格,焊接时要有坡口并满焊,并且原材料全部选用45号铸钢件,保证了传动轴的使用寿命,如下图所示。
根据行业标准规范要求,悬辊机主轴材料机械性能不低于20钢,并且标准对不同规格的悬辊机主轴的直径跟壁厚做了详细的规定,而大部分厂家所生产的主轴不符合标准要求,很容易导制主轴磨损变快,更有甚着会出现断轴现象,引发安全事故。而我公司主轴所用原材料为高碳钢无缝钢管,远远超出标准要求,同时我公司配备了61125五米车床一台,可完成五米以下悬辊机主轴通车工作,保证了主轴的同心度。
4. 传动机构
传动机构由传动轴、皮带轮、二级传动轮组成,它直接与主机架连接,并起到连通主轴的作用,是悬辊机中故障率最高的部件,一些厂家为了降低设备成本,用细轴代替粗轴,并且在生产工艺中不严格控制,焊接不到位,这就非常容易导制传动轴出现断裂现象。而我公司在生产工艺方面对传动部件要求十分严格,焊接时要有坡口并满焊,并且原材料全部选用45号铸钢件,保证了传动轴的使用寿命,如下图所示。
5. 电机、控制柜
电机和控制柜是客户使用悬辊机过程中接触频率最高的部件,一些厂家为保证利润空间使用劣质翻新电机、翻新接触器,使电机功率达不到标准值,悬辊机在预制管径比较大的管子时会出现过载停机的现象,而我以司所配电机是一线大厂纯铜电机,控制柜所有电器元件均使用正泰、天正等一线大厂产品,保证了产品品质。
电机和控制柜是客户使用悬辊机过程中接触频率最高的部件,一些厂家为保证利润空间使用劣质翻新电机、翻新接触器,使电机功率达不到标准值,悬辊机在预制管径比较大的管子时会出现过载停机的现象,而我以司所配电机是一线大厂纯铜电机,控制柜所有电器元件均使用正泰、天正等一线大厂产品,保证了产品品质。
